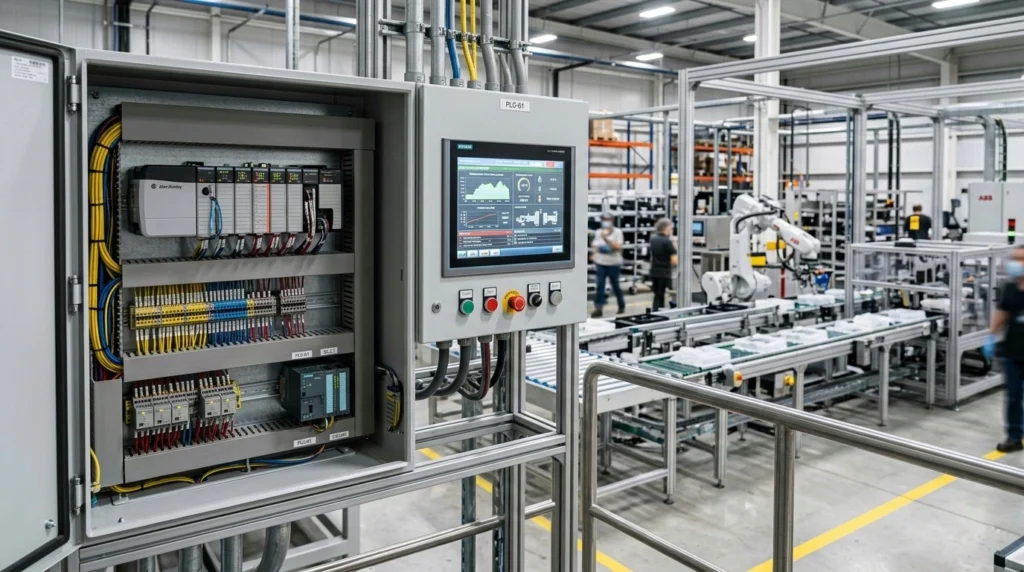

PLC adalah salah satu komponen utama yang digunakan untuk mengendalikan berbagai proses secara otomatis, terprogram, dan presisi tinggi dalam sistem otomasi industri modern. Perangkat ini menggantikan peran sistem kontrol konvensional yang sebelumnya mengandalkan rangkaian manual, sehingga mampu meningkatkan efisiensi serta keandalan dalam operasional industri.

Seiring dengan meningkatnya kompleksitas sistem produksi, kebutuhan akan teknologi kontrol yang fleksibel dan mudah dikonfigurasi semakin meningkat. Maka, PLC hadir sebagai solusi yang mendukung pengendalian proses secara terintegrasi, dari penerimaan sinyal input, pemrosesan logika, dan pengendalian output pada berbagai perangkat di lapangan.

Penggunaan PLC sekarang juga telah menjadi standar di berbagai sektor industri, seperti manufaktur, energi, ataupun sistem pengolahan. Pemahaman terhadap PLC tidaklah terbatas pada definisinya, tetapi juga meliputi bagaimana perangkat ini bekerja dan perannya dalam sistem kontrol, serta karakteristik yang membedakannya dari metode konvensional. Sehingga diperlukan pemahaman aspek-aspek, struktur dan alur kerja dalam sistem otomasi industri secara sistematis.

Simak pembahasan berikut yang menguraikan konsep dasar PLC untuk memahami fungsi dan implementasinya dalam berbagai aplikasi industri!

Ketahui juga: 4 Cara Kerja PLC dalam Sistem Otomasi Industri

Pengertian PLC

PLC adalah singkatan dari Programmable Logic Controller, yaitu sebuah komputer industri yang dirancang khusus untuk mengendalikan proses otomatis dalam sistem manufaktur maupun proses industri lainnya. Berbeda dengan komputer umum, PLC dikembangkan dengan karakteristik khusus seperti ketahanan terhadap lingkungan ekstrem (suhu, getaran, noise listrik) serta kemampuan bekerja secara real-time dalam mengontrol mesin dan proses produksi.

PLC merupakan sistem kontrol berbasis mikroprosesor menggunakan memori terprogram yang menyimpan instruksi logika, seperti fungsi sequencing, timing, counting, dan operasi aritmatika untuk mengendalikan berbagai perangkat industri. Instruksi ini kemudian dieksekusi secara berulang dalam suatu siklus pemrosesan (scan cycle), yang mencakup pembacaan input, eksekusi program, dan pengiriman output ke aktuator.

PLC dalam dunia evolusi teknologi awalnya dikembangkan untuk menggantikan sistem kontrol berbasis relay yang bersifat hard-wired. Sistem relay memiliki keterbatasan dalam fleksibilitas karena setiap perubahan logika memerlukan pengkabelan ulang. Oleh karena itu, PLC mengatasi keterbatasan ini dengan pendekatan berbasis program, sehingga perubahan logika kontrol dapat dilakukan melalui perangkat lunak tanpa modifikasi fisik yang kompleks.

Adapun PLC dari sisi operasionalnya bekerja dengan menghubungkan perangkat input seperti sensor dan switch ke dalam sistem, kemudian memproses sinyal tersebut berdasarkan program yang telah dirancang, dan menghasilkan output untuk mengendalikan perangkat seperti motor, valve, atau sistem aktuasi lainnya. Maka, mekanisme ini memungkinkan kontrol proses yang berlangsung secara otomatis, konsisten, dan presisi tinggi dalam berbagai aplikasi industri.

Secara sederhana dapat dipahami bahwa PLC adalah otak dalam sistem otomasi industri yang bertugas mengambil keputusan berdasarkan kondisi input dan menjalankan aksi yang sesuai melalui output. Dengan kemampuan ini, PLC menjadi komponen fundamental dalam sistem industrial automation modern yang menuntut efisiensi, keandalan, dan fleksibilitas tinggi.

Fungsi PLC dalam Industri

PLC adalah komponen yang digunakan untuk mengatur alur kerja sistem secara terprogram dari pengolahan sinyal input serta pengendalian output di lapangan. Fungsi pengendalian proses menjadi aspek krusial yang menentukan efisiensi dan kestabilan operasional dalam implementasi sistem otomasi industri.

Adapun beberapa fungsi utama PLC dalam industri dapat dijelaskan sebagaimana berikut:

1. Mengendalikan Proses Otomatis

PLC digunakan untuk mengontrol berbagai proses industri secara otomatis berdasarkan program yang telah ditentukan. Sistem ini mendukung mesin dan peralatan bekerja tanpa intervensi manual secara terus-menerus.

2. Memproses Input dan Output Sistem

PLC menerima sinyal dari perangkat input seperti sensor, kemudian memproses data tersebut, dan menghasilkan output untuk mengendalikan aktuator seperti motor, valve, atau sistem mekanis lainnya.

3. Menjalankan Logika Kontrol

Salah satu fungsi PLC adalah menjalankan berbagai logika kontrol seperti:

1. sequencing (urutan proses)
2. timing (pengaturan waktu)
3. counting (perhitungan)

Fungsi-fungsi ini sangat penting untuk menjaga kestabilan dan konsistensi proses produksi.

4. Meningkatkan Efisiensi Operasional

PLC membantu mengurangi kesalahan manusia (human error) dengan otomasi yang terprogram, meningkatkan kecepatan produksi, serta mengoptimalkan penggunaan sumber daya dalam sistem industri.

5. Memberikan Fleksibilitas Sistem

PLC juga mendorong perubahan logika kontrol yang dilakukan melalui pemrograman tanpa harus mengubah rangkaian fisik. Hal ini menjadikan sistem lebih fleksibel dalam menyesuaikan kebutuhan produksi yang dinamis.

6. Berperan dalam Integrasi Sistem Otomasi

PLC berfungsi sebagai penghubung antara berbagai komponen sistem dalam lingkungan industri modern, dari perangkat input, sistem kontrol, serta output di lapangan. Peran PLC dalam otomasi industri ini adalah demi memastikan seluruh proses berjalan dengan terintegrasi dan sinkron.

Ketahui juga: 6 Perbedaan PLC, HMI, dan SCADA dalam Sistem Otomasi

Jenis-Jenis PLC dalam Industri

PLC adalah perangkat yang tersedia dalam berbagai jenis dan konfigurasi, yang dirancang untuk menyesuaikan kebutuhan sistem otomasi industri. Perbedaan jenis PLC umumnya didasarkan pada struktur perangkat keras, kapasitas input/output (I/O), serta fleksibilitas dalam pengembangan sistem.

Berikut beberapa jenis PLC yang umum digunakan dalam industri:

1. PLC Modular

PLC modular terdiri dari beberapa modul terpisah yang dapat dirangkai sesuai kebutuhan, seperti modul CPU, input/output (I/O), power supply, dan komunikasi. Setiap modul memiliki fungsi spesifik dan dapat ditambahkan atau diganti secara fleksibel.

Jenis ini banyak digunakan pada sistem industri berskala menengah hingga besar karena:

1. mudah dikembangkan (scalable)
2. fleksibel dalam konfigurasi
3. mendukung sistem yang kompleks

2. PLC Compact

PLC compact merupakan jenis PLC yang seluruh komponennya telah terintegrasi dalam satu unit, termasuk CPU, I/O, dan power supply. Desain ini membuat PLC compact lebih sederhana dan praktis dalam instalasi.

Adapun karakteristik utamanya adalah:

1. ukuran lebih kecil
2. instalasi lebih mudah
3. cocok untuk sistem sederhana atau skala kecil

PLC compact umumnya digunakan pada aplikasi dengan kebutuhan kontrol yang tidak terlalu kompleks.

3. PLC Rack-Mounted

PLC rack-mounted menggunakan sistem rak (chassis) sebagai tempat pemasangan modul-modul PLC. Modul seperti CPU, I/O, dan komunikasi dipasang dalam slot-slot yang tersedia pada rack.

Jenis ini biasanya digunakan dalam sistem industri berskala besar karena:

1. kapasitas I/O yang tinggi
2. mendukung integrasi sistem yang luas
3. lebih terstruktur dalam pengelolaan perangkat

PLC rack-mounted sering ditemukan pada industri dengan kebutuhan kontrol yang kompleks dan terdistribusi.

Aplikasi PLC dalam Dunia Industri

PLC adalah perangkat yang digunakan secara luas di berbagai sektor industri untuk mengotomatisasi proses produksi dan pengendalian sistem dalam praktiknya. Sehingga fleksibilitas serta kemampuannya dalam menangani berbagai logika kontrol membuat PLC dapat diterapkan pada beragam skenario operasional, seperti halnya pada sistem sederhana maupun proses yang sangat kompleks.

Berikut ini adalah beberapa aplikasi PLC dalam dunia industri:

1. Industri Manufaktur

PLC digunakan untuk mengontrol lini produksi secara otomatis pada sektor manufaktur, seperti:

1. pengoperasian conveyor
2. pengendalian mesin produksi
3. sistem perakitan (assembly line)

PLC juga akan memastikan setiap tahapan produksi berjalan sesuai urutan (sequencing) dan waktu yang telah ditentukan, sehingga meningkatkan efisiensi dan konsistensi hasil produksi.

2. Industri Food & Beverage

Dalam industri makanan dan minuman, PLC berperan dalam menjaga konsistensi proses serta standar kualitas produk. Beberapa penerapannya meliputi:

1. pengisian dan pengemasan otomatis
2. pengendalian suhu dan waktu proses
3. sistem pencampuran bahan (mixing process)

Penggunaan PLC ini memungkinkan proses industri berjalan higienis, terkontrol, dan sesuai standar produksi.

3. Industri Energi

Adapun pada sektor energi, PLC digunakan untuk mengontrol dan memonitor sistem yang bersifat kritis, seperti:

1. pengoperasian turbin
2. sistem distribusi listrik
3. kontrol panel pada pembangkit

PLC akan membantu memastikan sistem berjalan stabil, aman, dan responsif terhadap perubahan kondisi operasional.

Sebagai contoh dalam sebuah pabrik manufaktur, PLC digunakan untuk mengatur sistem conveyor yang terhubung dengan sensor. Ketika sensor mendeteksi keberadaan produk, PLC akan memproses sinyal tersebut dan mengaktifkan aktuator untuk menggerakkan atau menghentikan conveyor sesuai kondisi yang telah diprogram.

Selain itu, PLC juga dapat digunakan untuk mengontrol sistem pengisian otomatis, dengan volume cairan diukur dan dihentikan secara presisi tanpa intervensi manual. Sehingga mekanisme ini memungkinkan proses produksi berjalan lebih cepat, akurat, dan minim kesalahan.

Ketahui juga: Jasa Program PLC untuk Sistem Otomasi Industri

Komponen Utama PLC

PLC adalah perangkat yang tersusun dari beberapa komponen utama yang saling terintegrasi untuk menjalankan fungsi kontrol secara optimal. Setiap komponen itu memiliki peran spesifik dalam memproses data, mengelola sinyal, dan memastikan sistem berjalan secara stabil dan terkoordinasi.

Berikut ini adalah komponen utama PLC:

1. CPU (Central Processing Unit)

CPU merupakan inti dari PLC yang berfungsi sebagai pusat pemrosesan data dan eksekusi program. Komponen ini bertanggung jawab untuk:

1. membaca input dari sensor
2. menjalankan program logika
3. mengirimkan perintah ke output

CPU bekerja dalam siklus berulang (scan cycle) untuk memastikan seluruh proses berjalan secara real-time dan responsif terhadap perubahan kondisi di lapangan.

2. Input Module

Input module berfungsi untuk menerima sinyal dari perangkat input seperti sensor, switch, atau tombol. Sinyal yang diterima dapat berupa:

1. sinyal digital (ON/OFF)
2. sinyal analog (tegangan atau arus)

Modul ini kemudian mengubah sinyal tersebut menjadi data yang dapat diproses oleh CPU.

3. Output Module

Output module bertugas mengirimkan sinyal dari PLC ke perangkat output atau aktuator, seperti motor, valve, lampu indikator, atau relay. Sinyal dari CPU akan diterjemahkan menjadi aksi fisik yang sesuai dengan program yang telah ditentukan.

4. Power Supply

Power supply berfungsi sebagai sumber daya listrik yang menyuplai energi ke seluruh komponen PLC. Komponen ini memastikan PLC dapat bekerja secara stabil dengan tegangan yang sesuai, serta melindungi sistem dari gangguan listrik seperti fluktuasi tegangan.

Kesimpulan

PLC adalah komponen fundamental dalam sistem otomasi industri yang berperan dalam mengendalikan berbagai proses secara otomatis, terprogram, dan terintegrasi. Dengan kemampuan dalam memproses input, menjalankan logika kontrol, dan mengendalikan output, PLC menjadi pusat kendali yang dapat memastikan seluruh sistem berjalan secara efisien dan konsisten dengan presisi tinggi.

Selain berfungsi untuk mengotomatisasi proses produksi, PLC juga mendukung fleksibilitas sistem serta integrasi antar perangkat dalam lingkungan industri modern. Adapun implementasi PLC dalam praktiknya membutuhkan perencanaan sistem yang matang, pemilihan perangkat yang tepat, serta pemrograman yang sesuai dengan kebutuhan operasional. Oleh karena itu, penggunaan PLC dalam industri tidak hanya bergantung pada perangkatnya, tetapi juga pada bagaimana sistem tersebut dirancang dan diintegrasikan secara menyeluruh.

Bagi industri yang ingin meningkatkan efisiensi operasional melalui sistem otomasi, implementasi PLC adalah langkah strategis yang sangat tepat. Ranusa Automation menyediakan layanan implementasi dan pengembangan sistem PLC yang dirancang sesuai dengan kebutuhan industri; dari perancangan sistem, pemrograman, dan integrasi dengan perangkat pendukung lainnya.

Sumber:

1. Wikipedia – Programmable Logic Controller
2. Siemens – Industrial Automation Systems
3. Rockwell Automation – PLC Solutions
4. TechTarget – PLC Definition
